Odhner 29

Vierspezies-Sprossenradmaschine mit Rückübertragung

1940

Das Modell 29 ist Nachfolger des Modells 8, allerdings ergänzt durch eine Rückübertragungseinrichtung. Dies ist ein Radsatz, der zwischen Einstellwerk und Resultatwerk eingeschaltet werden kann (durch einen Hebel am Schlitten rechts). Mit dessen Hilfe wird der im Resultatwerk stehende Betrag durch Ziehen des RW-Löschhebels in das Einstellwerk transportiert, so dass maschinell eine mehrfache Multiplikation möglich wird. Die Modelle 27 (ohne Zehnerübertrag im UW) und 29 (mit Zehnerübertrag im Umdrehungszählwerk) waren die ersten Maschinen von Odhner, die diese Rückübertragung hatten. Sie wurden von 1938 bis 1948 gebaut, Modell 29 sogar bis ca. 1950, das Nachfolgemodelle 129 (ab 1950) hatte ein graues Gehäuse und Schlittentransporttasten aus Kunststoff.
Inventarnummer:
FDM6891

Jahr der Erfindung:
1938

Hersteller:
AB Original-Odhner

Baujahr:
1940

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Sprossenrad

Kapazität:
10 (EW) x 8 (UZW) x 13 (RW)

Maße (H x B x T):
12 x 36 x 14 cm

Gewicht:
6,0 kg

Produktionszeit:
1938 - 1950

Seriennummer:
29-159751


Literatur:
  • Gustafsson: 33 Jahre mit Original-Odhner. Maschinenschriftliches Manuskript. 1956
  • Wassén, Henry: The Odhner History. Gothenburg 1951

Patente:
  • DE 197626 [1907/1908]
  • DE 342373 [1919/1921]
  • DE 410437 [1924/1925]
  • DE 483250 [1928/1929]
  • DE 64925 [1891/1892] (W.T. Odhner: Neuerung an Rechenmaschinen)
  • US 514725 [1893/1894]
Dieses Objekt befindet sich aktuell im Depot.



Querschnitt mit der automatischen Umschaltung des UW, © DE 483250

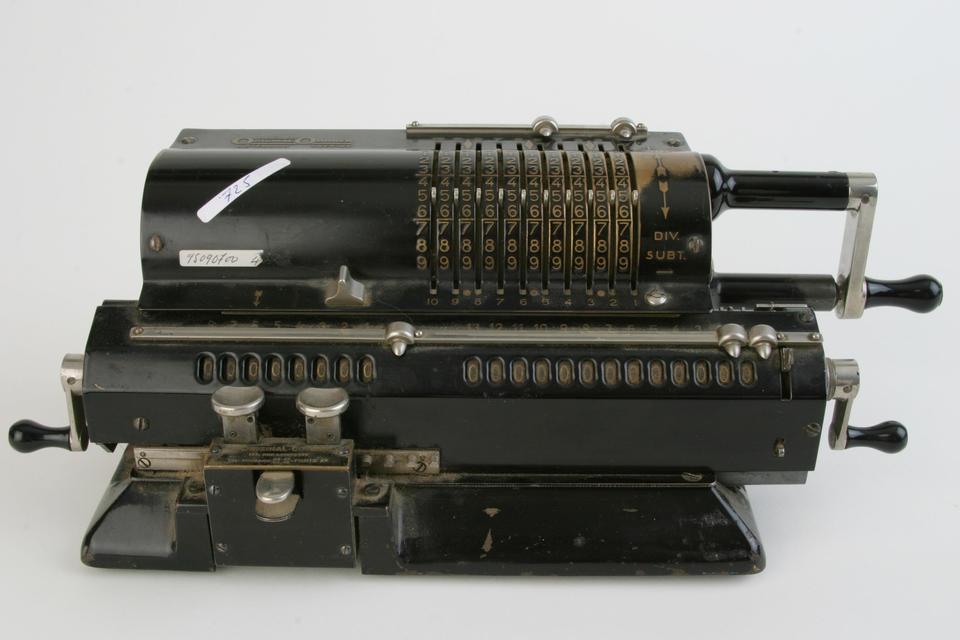

Odhner 29, 1940, FDM 6891, © Arithmeum
