Odhner 24

Vierspezies-Sprossenradmaschine mit Rückübertragung

1947

Vielstellige Maschinen hatte man bei Odhner schon bald nach Aufnahme der Produktion in Schweden entwickelt. So hatte man ab 1923 die Modelle 13 (10 x 11 x 20, mit ZÜ im UW), 18 (10 x 10 x 19, mit Einstellkontrolle), 19 (10 x 10 x 19) und 20 (10 x 11 x 20) hergestellt. Modell 24 hat zwar kein Einstellkontrollwerk, aber Zehnerübertragung im UW und Rückübertragung. Es ist dadurch in besonderer Weise für Multiplikationen mit drei und mehr Faktoren geeignet: Dazu wird das Produkt zweier Faktoren mit der Rückübertragung aus dem Resultatwerk mechanisch in das Einstellwerk transportiert, es kann dann mit dem nächsten Faktor multipliziert werden. Dabei ist die abgekürzte Multiplikation möglich, wodurch eine weitere Zeitersparnis zu verzeichnen ist.

Die Löschung der Schlittenwerke wird inzwischen mit den handlichen Kurbeln (statt der Drehflügel) durchgeführt, das Einstellwerk wird mit einer Vierteldrehung der Rechenkurbel nach vorheriger Einschaltung einer Löschschiene auf Null gestellt. Die stellenweise Schlittenverschiebung nach links oder rechts erfolgt mit zwei Tasten. Das Modell wurde von ca. 1940 bis 1955 gebaut; es kostete zuletzt DM 845.
Inventarnummer:
FDM6483

Jahr der Erfindung:
1940

Hersteller:
AB Original-Odhner

Baujahr:
1947

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Sprossenrad

Kapazität:
10 (EW) x 11 (UZW) x 20 (RW)

Maße (H x B x T):
12 x 45 x 15 cm

Gewicht:
7,1 kg

Produktionszeit:
1940 - 1955

Seriennummer:
269859


Literatur:
  • Büromaschinen-Kompass, jährlich ab 1951, Erich Glass, Berlin, [1955], p. 52
  • Wassén, Henry: The Odhner History. Gothenburg 1951, p. 53, 63

Patente:
  • DE 197626 [1907/1908]
  • DE 342373 [1919/1921]
  • DE 410437 [1924/1925]
  • DE 483250 [1928/1929]
  • DE 64925 [1891/1892] (W.T. Odhner: Neuerung an Rechenmaschinen)
  • US 514725 [1893/1894]

Weitere Exemplare in der Sammlung (2):
  • FDM5174 (SNr.: 24-286911)
  • FDM6133 (ca. 1940, SNr.: 24-294103)
Ein weiteres Exemplar dieser Maschine befindet sich in der Ausstellung: FDM6133 (1. Untergeschoss).

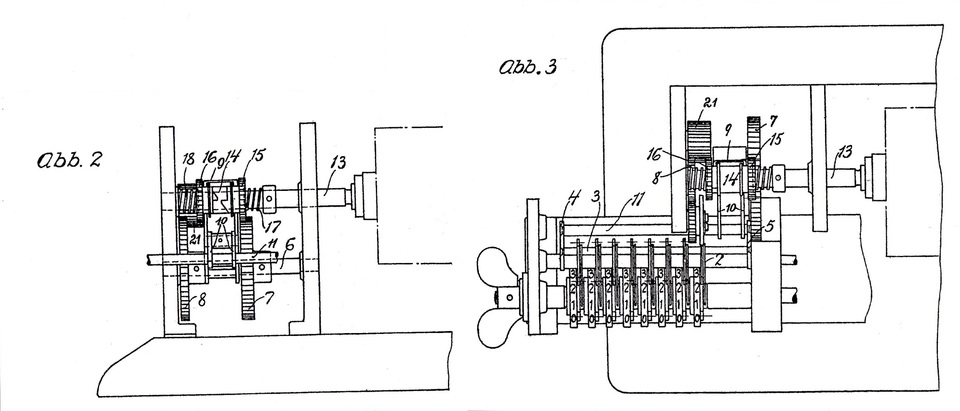

UZW-Umschaltung: Vorderansicht und Aufsicht, © DE 483250

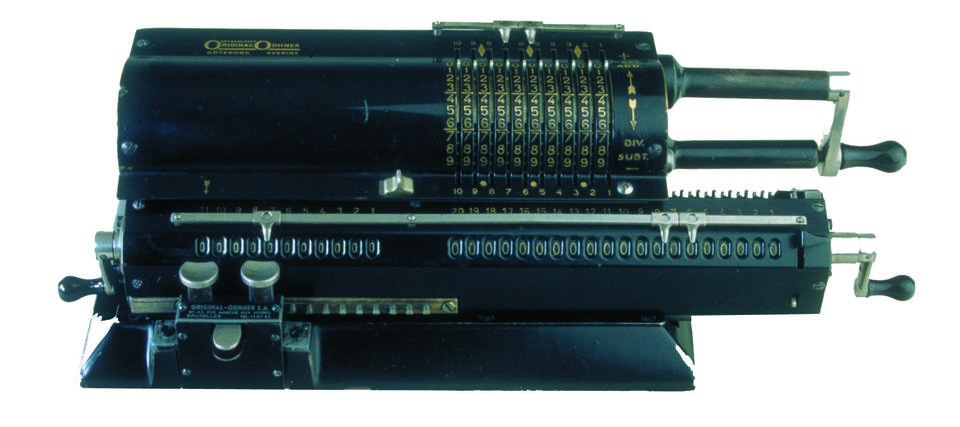

Odhner 24, 1947, FDM 6483, © Arithmeum
