Todd Visible Adding Machine

Koaxiale Zahnscheiben-Addiermaschine mit Einstellkontrollwerk

ca. 1930

Der erste Vorläufer dieser amerikanischen Addiermaschine ist die Amco Adding Machine (vgl. Inv.-Nr. FDM 8950), deren Produktionsrechte 1922 von der Todd Company, Rochester, N.Y., USA, aufgekauft wurden; die Maschine wurde danach unter der Bezeichnung Star (FDM 6438) verkauft. Das Patent ist auf Fred H. Doerr ausgestellt und ist auf den 22. November 1921 datiert (Aufschrift vorn an der Maschine, dort auch der Hinweis "other patents pending"). Wahrscheinlich wurden die Patentrechte ebenfalls übernommen. Die Maschine funktioniert nach dem sogenannten "Fossa-Mancini-Prinzip" (vgl. Jacob [1911], p. 17-19) und besitzt - im Unterschied zur Star - ein Einstellkontrollwerk und ein besonders deutlich ablesbares Hauptzählwerk (daher die Bezeichnung "Visible"), was für Maschinen jenes Typs durchaus nicht Standard war. Die Zehnerübertragung erfolgt beim Einstellen der einzelnen Stellen einer Zahl. Praktisch sind auch die verschiedenen Löschvorrichtungen (roter Hebel rechts unten zur Löschung des Einstellwerks, 9 rote Knöpfe oben zur Löschung der einzelnen Stellen des Hauptzählwerks, roter Hebel rechts oben für eine Totallöschung), die wegklappbare Metallabdeckung und der Tragebügel. Das Vorgängermodell (ohne Einstellkontrollwerk) wurde unter der Bezeichnung Star ab 1922 von der Todd Co. gebaut. 1924 kostete eine 9-stellige Star 42,50 US-Dollar.
Inventarnummer:
FDM9284

Jahr der Erfindung:
1922

Hersteller:
Todd Protectograph Company

Baujahr:
ca. 1930

Hauptgattung:
Ein- bis Dreispeziesmaschine

Untergattungen:
Additionsmaschine, Zahnsegment

Kapazität:
9 (EW) x 9 (RW)

Maße (H x B x T):
15 x 17 x 16 cm

Gewicht:
4,8 kg

Produktionszeit:
1922 - 1935

Seriennummer:
36109


Literatur:
  • Martin, Ernst (Pseud.): Die Rechenmaschinen und ihre Entwicklungsgeschichte. Pappenheim 1925, Nachtrag 1936 (Nachdruck: Leopoldshöhe 1985), p. 350-352
  • McCarthy, James H.: The American digest of business machines. Chicago 1924, p. 55, 539

Patente:
  • US 1398068 [1921]

Weitere Exemplare in der Sammlung (1):
  • FDM7482 (ca. 1930, SNr.: 37412)
Dieses Objekt befindet sich aktuell im Depot.

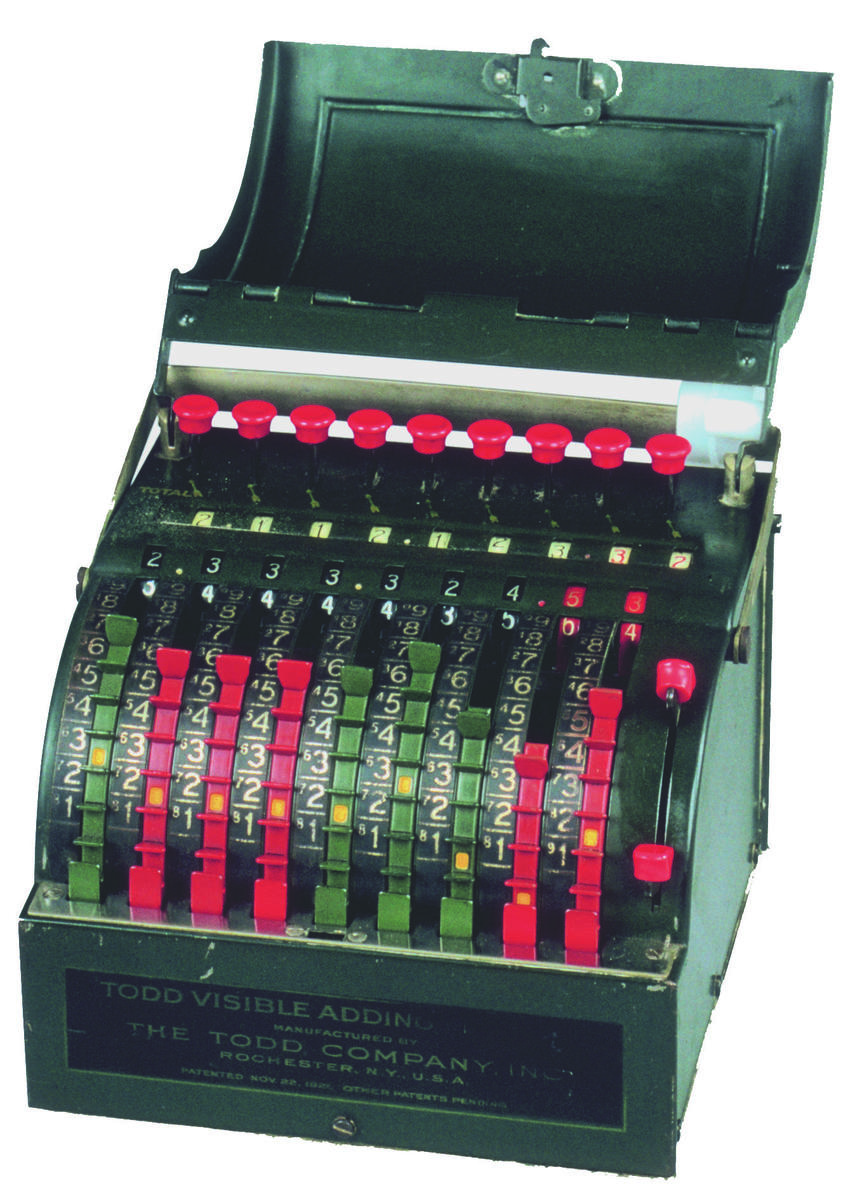

Todd Visible Adding Machine, 1930, FDM9284, © Arithmeum

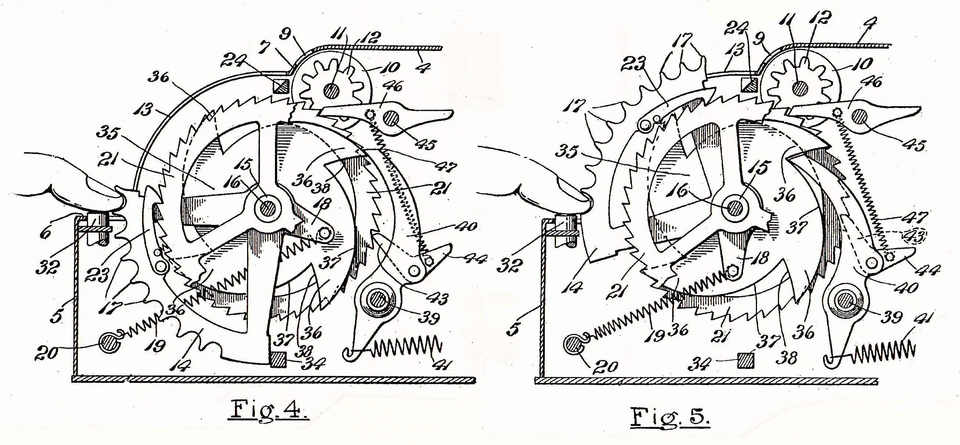

Längsschnitte mit der Zehnerübertragung, vor/nach Ausführung, © US 1398068
