Mercedes Euklid 9

Vierspezies-Proportionalhebelmaschine

1927

Ab 1924 wurde das Modell 9 gebaut. Zu dieser Zeit war Christel Hamann, der Erfinder des Proportionalhebelsystems, bei den Mercedes-Bureaumaschinenwerken (Zella-Mehlis, Thüringen) bereits ausgeschieden und hatte die Position des Chefkonstrukteurs bei DeTeWe in Berlin angetreten. Im Unterschied zum Modell 1 besitzt das Modell 9 eine Division mit automatischem Schlittenvorschub. Die Technik dazu war schon in den Vollautomaten Euklid 7 und Euklid 8 eingebaut. Die Division wird nach Einstellung von Dividend im Resultatwerk und von Divisor im Einstellwerk durch ununterbrochenes Kurbeln abgerechnet; dabei schaltet die Maschine automatisch von subtraktiver in additive Drehung mit zwischengeschaltetem Schlittenvorschub. Weiterhin wurde in viele Maschinen eine automatische Kommaanzeige eingebaut, die in der Form für die Euklid von Fritz Bley (siehe USP) gestaltet wurde.
Inventarnummer:
FDM8820

Hersteller:
Mercedes Bureau-Maschinengesellschaft m.b.H.

Baujahr:
1927

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Proportional- / Verhältnishebel

Kapazität:
9 (EW) x 8 (UZW) x 16 (RW)

Maße (H x B x T):
20 x 40 x 23 cm

Gewicht:
14,0 kg

Produktionszeit:
1924 - 1929

Seriennummer:
14301


Literatur:
  • Anthes, Erhard: „Mercedes Euklid Mod. 7 – Eine frühe vollautomatisch rechnende Vierspeziesmaschine“, in: Leertaste 19, 1986, p. 9-12
  • Anthes, Erhard: „Die Mercedes Euklid 1910 bis 1970“, in: Leertaste 22/23, 1987, p. 21-27
  • Brauner, Ludwig: Illustriertes Büromaschinen-Dauer-Lexikon. Berlin 1926, p. 25/53
  • Handbuch der Büromaschinen: Übersicht über die wichtigsten auf dem mitteleuropäischen Markte eingeführten Büromaschinen und Apparate. Berlin o. J. [1927], p. 170-173
  • Jacobs, Dieter; Tumma, Manfred: Von Mercedes zu Robotron. Zella-Mehlis / Meiningen, 2006
  • Euklid Branchenlehrbuch, Museum in der Beschussanstalt, Zella-Mehlis 2010 (Kopie der Originalausgabe von 1938)

Patente:
  • DE 209817 [1906] (Mercedes Bureau-Maschine-Gesellschaft: Rechenmaschine)
  • DE 233003 [1908] (Mercedes Bureaumaschinen-Gesellschaft: Rechenmaschine zur Ausführung selbsttätiger Division)
  • DE 403468 [1923] (Mercedes: Vorrichtung zur selbsttätigen Einstellung)
  • DE 434146 [1925]
  • US 1011617 [1910]
  • US 1799037 [1924]
Dieses Objekt befindet sich aktuell in der Ausstellung im 1. Untergeschoss.

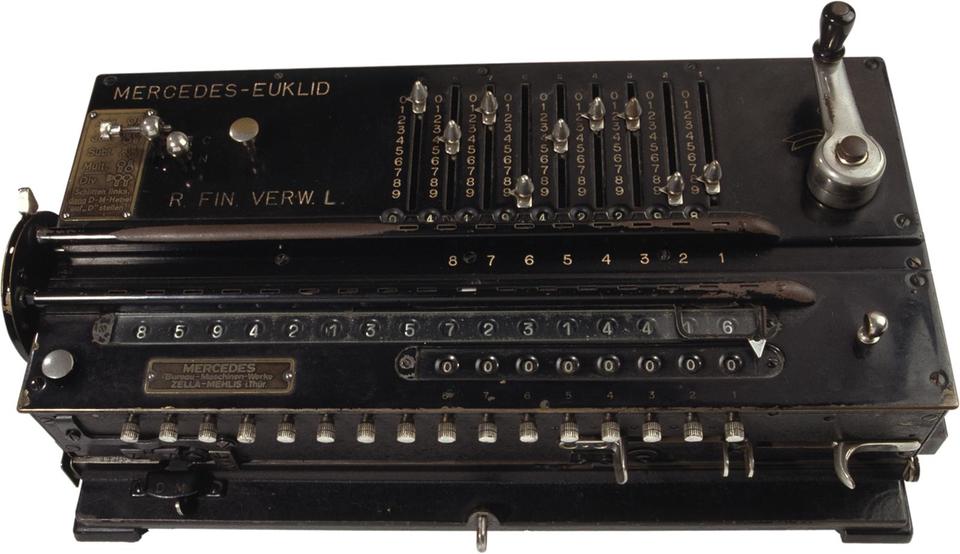

Mercedes Euklid 9, 1927, FDM8820, © Arithmeum

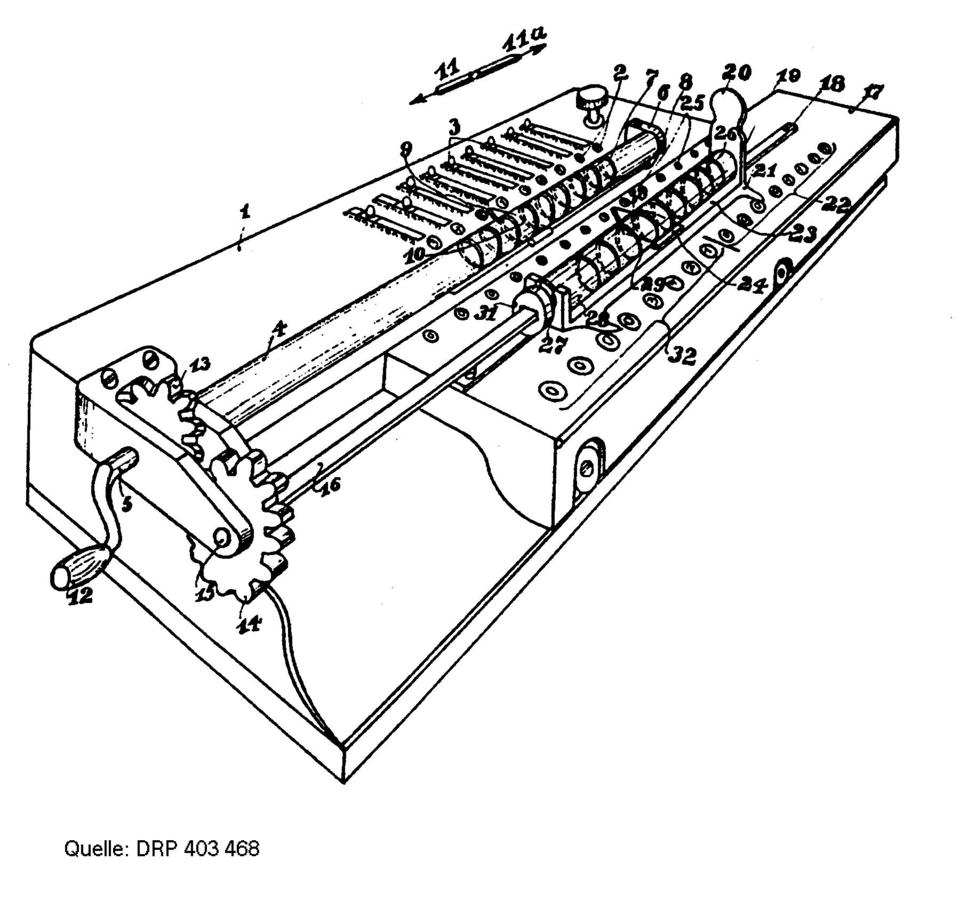

Komma-Anzeige, © DE 403468
