S & N (Seidel & Naumann)

Zahnkettenaddiermaschine

ca. 1930

Die S&N ist eine Kettenaddiermaschine mit Stifteinstellung, die ab 1910 von der A.G. vormals Seidel & Naumann, Dresden, hergestellt wurde. Als Konstrukteur wird Bernhard Behr genannt. Die Einstellung erfolgt mit einem Griffel, mit dem man die Ketten nach vorne bis zum Anschlag zieht; zur Kontrolle ist dann am Anschlag der eingegebene Wert ablesbar. Beim Ziehen der Kette wird gleichzeitig der Wert in das Resultatwerk eingetragen, wobei ein eventueller Zehnerübertrag ausgeführt wird. Bei den beiden vorne rechts neben dem Einstellwerk angebrachten Tasten steht "A" für Addition und "M" für Multiplikation. Drückt man die Taste "A" (für Addition), wird die Kette nach jeder Zahlen-Einstellung festgestellt, bei der Taste "M" (Multiplikation) hingegen nicht, hier ist dann ist eine behelfsmäßige Multiplikation durchführbar: Man zieht jede einzelne Kette entsprechend oft nach vorne zum Anschlag. Die Nullstellung des Resultatwerks erfolgt durch Herumlegen des rechts des Resultatzählwerks angebrachten Hebels. Die Subtraktion ist mit Hilfe der komplementären Arithmetik ausführbar, dazu sind die einstelligen Neuner- und Zehnerkomplemente auf dem linken bzw. rechten Rand notiert. Eine verschiebbare Kommaleiste für Einstell- und Resultatwerk ist mittig montiert. Die Patentschrift DE 249606 beschreibt zwei Ausführungsformen des Kleinrechners, bei der einen wird das Summierwerk von der Kette direkt angetrieben, bei der zweiten überträgt eine Zahnstange, die von der Einstellkette nach vorne gezogen wird, den Summanden. Diese Form ist wohl ausschließlich produziert worden. Die Maschine war in zwei Modellen (9- oder 13-stellig) erhältlich. Das 9-stelliges Modell kostete um 1910 etwa 100 Goldmark, die 13-stellige Version kostete 1928 160 Reichsmark. Dieser hohe Preis erklärt wahrscheinlich, warum diese Maschine - ähnlich wie die Argos - nur kurze Zeit hergestellt wurde. Technisch ist die Maschine verwandt mit der druckenden Scribola.
Inventarnummer:
FDM7203

Hersteller:
Seidel & Naumann

Baujahr:
ca. 1930

Hauptgattung:
Ein- bis Dreispeziesmaschine

Untergattungen:
Additionsmaschine, Zahnkette, Zahnstange

Kapazität:
13 (EW) x 0 (UZW) x 13 (RW)

Maße (H x B x T):
6 x 10 x 21 cm

Gewicht:
1,7 kg

Produktionszeit:
1910 - 1930

Seriennummer:
15397


Literatur:
  • Brauner, Ludwig: Illustriertes Büromaschinen-Dauer-Lexikon. Berlin 1926, p. 25/46
  • Handbuch der Büromaschinen: Übersicht über die wichtigsten auf dem mitteleuropäischen Markte eingeführten Büromaschinen und Apparate. Berlin o. J. [1927], p. 10
  • Martin, Ernst (Pseud.): Die Rechenmaschinen und ihre Entwicklungsgeschichte. Pappenheim 1925, Nachtrag 1936 (Nachdruck: Leopoldshöhe 1985), p. 256-257
  • „50 Jahre Seidel & Naumann, 1868-1918“, Dresden 1918, p. 18-19

Patente:
  • DE 249606 [1910]

Weitere Exemplare in der Sammlung (5):
  • FDM6453 (ab 1910, SNr.: 1238)
  • FDM7642 (ca. 1920, SNr.: 8419)
  • FDM7688 (SNr.: 13767)
  • FDM7747 (ca. 1925, SNr.: 13767)
  • FDM8987 (ab 1910, )
Dieses Objekt befindet sich aktuell im Depot.

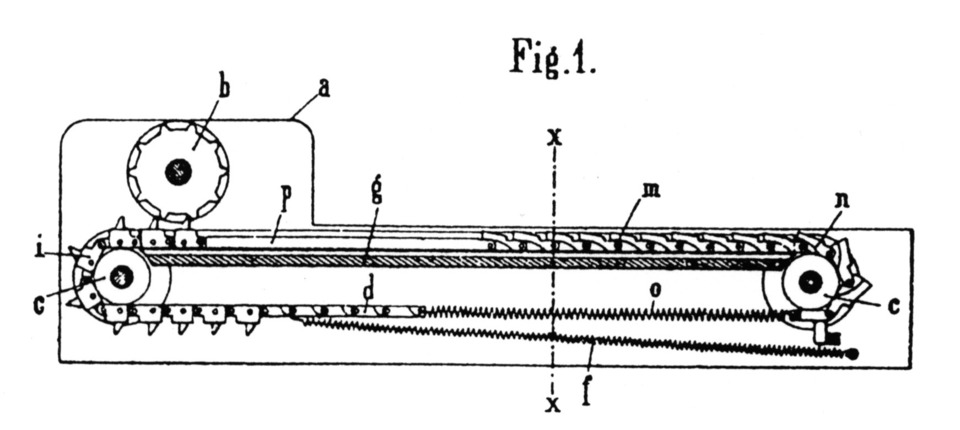

Querschnitt, © DE 249606

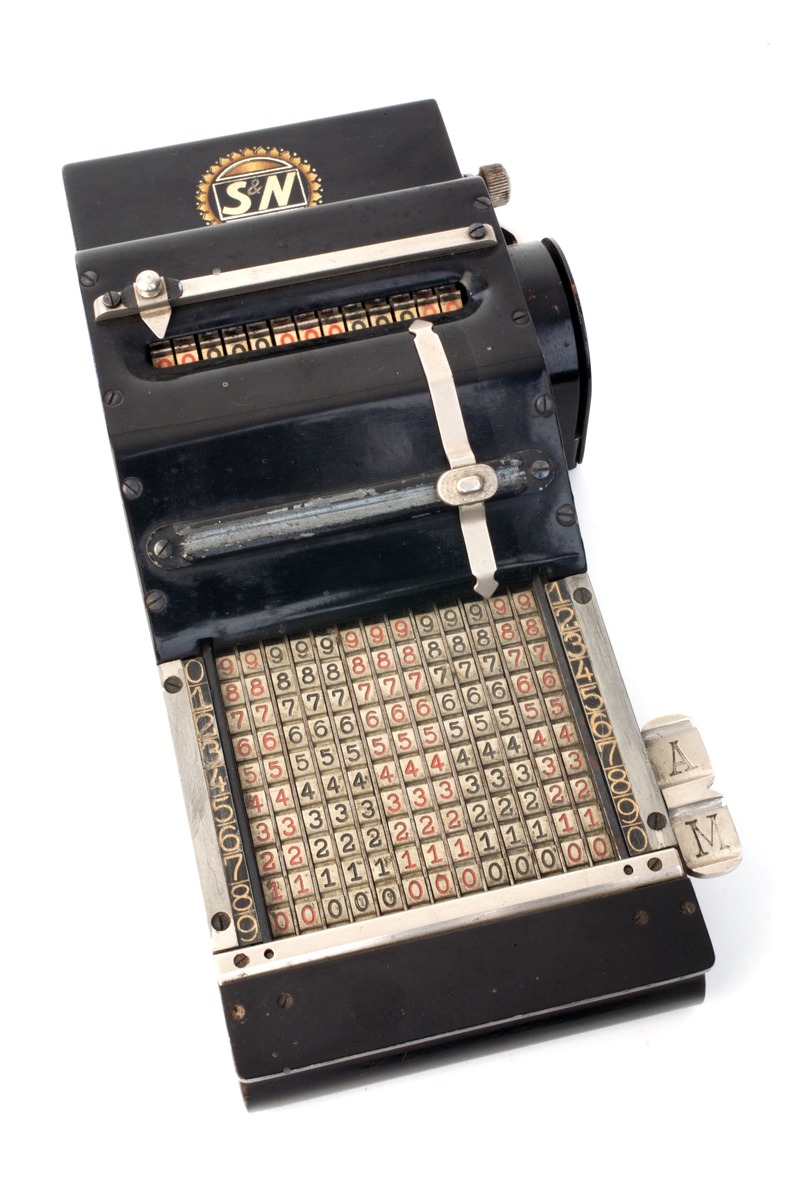

S & N (Seidel & Naumann), 1930, FDM7203, © Arithmeum
