Demos II

1923

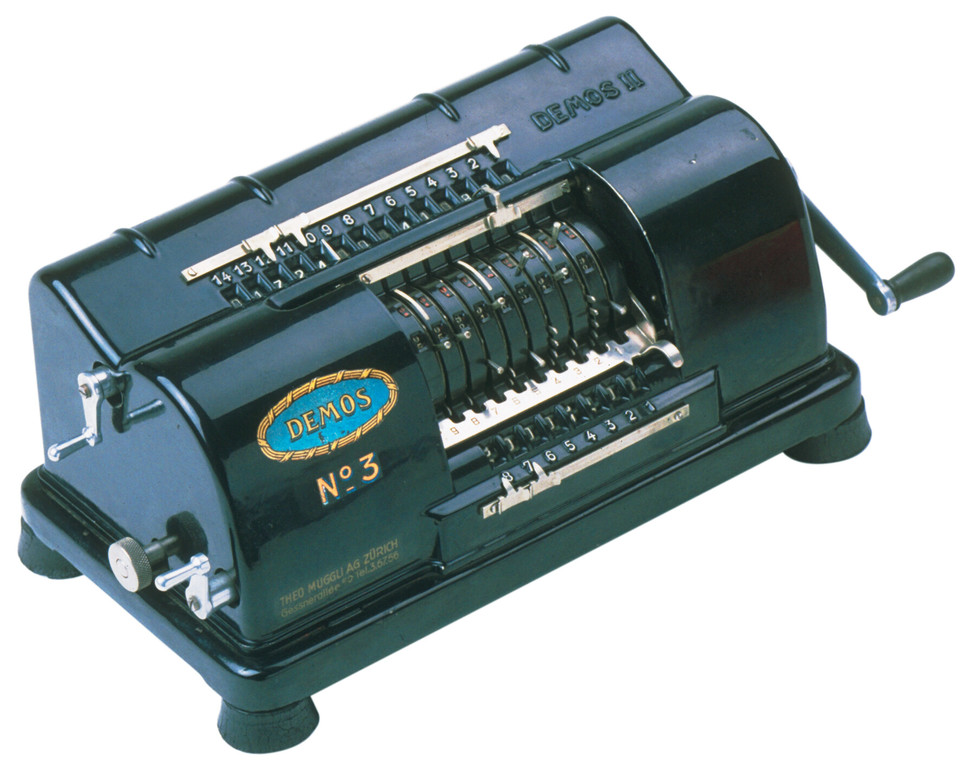

Die Theo Muggli AG, Zürich, stellte diese Stellsegmentmaschine ab 1923 her; einen Vorgänger (ca. 1921) gab es unter dem Namen UTO. Sie ist eine eigene Konstruktion von Hans Huber (Zürich), bei der die Stellsegmente - Kreissegmente mit neun feststehenden Zähnen - entsprechend der vorgewählten Einstellung mit den Zähnen des Resultatwerks verbunden werden. Die Kreissegmente erzeugen bei diesem Fabrikat eine Hin- und Herbewegung, das Resultatwerk eine kurze Schwingung zur Verzahnung mit dem Einstellwerk. Das Einstellwerk ist verschiebbar, sodass mit der Maschine die vier Grundrechenarten ausgeführt werden können. Allerdings sind für subtraktives Rechnen die Komplementärzahlen zu benutzen. Dazu gibt es auf dem Einstellwerk zwei Anzeigen für die Einstellung, die roten Zahlen geben das Zehnerkomplement der weißen Zahlen an. Das Resultatwerk befindet sich oberhalb, das Umdrehungszählwerk unterhalb des Einstellwerks. Mit den Kurbeln auf der linken Seite werden beide Zählwerke gelöscht, das Einstellwerk mit dem vorne befestigten Löschbügel. Die große Kurbel rechts dient der Ausführung der Rechenoperation und wird immer in derselben Richtung gedreht. Die mechanischen Teile sind teilweise aus Zinkguss hergestellt, teilweise aus Eisenblechen gestanzt. Obwohl damit eher billige Materialien verwendet wurden, kostete die Maschine 1928 immerhin noch 600 SFr.

Erfinder: Hans Huber, Zürich
Inventarnummer:
FDM9331

Jahr der Erfindung:
1923

Hersteller:
Theo Muggli

Baujahr:
1923

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Stellsegment

Kapazität:
9 (EW) x 8 (UZW) x 14 (RW)

Maße (H x B x T):
15 x 38 x 17 cm

Gewicht:
6,8 kg

Produktionszeit:
1923 - 1930

Seriennummer:
4534


Literatur:
  • Brauner, Ludwig: Illustriertes Büromaschinen-Dauer-Lexikon. Berlin 1926, p. 25/68
  • Brauner, Ludwig/Vogt, Victor: Illustriertes Orga-Handbuch erprobter Büro-Maschinen. Berlin 1921, p. 285 (Uto)
  • Handbuch der Büromaschinen: Übersicht über die wichtigsten auf dem mitteleuropäischen Markte eingeführten Büromaschinen und Apparate. Berlin o. J. [1927], p. 157-158
  • Martin, Ernst (Pseud.): Die Rechenmaschinen und ihre Entwicklungsgeschichte. Pappenheim 1925, Nachtrag 1936 (Nachdruck: Leopoldshöhe 1985), p. 365-367
  • Platen, Jürgen von: „Rechenmaschinen der Inflationszeit“, in: Büromaschinen-Mechaniker 84, 1965, p. 243-244

Patente:

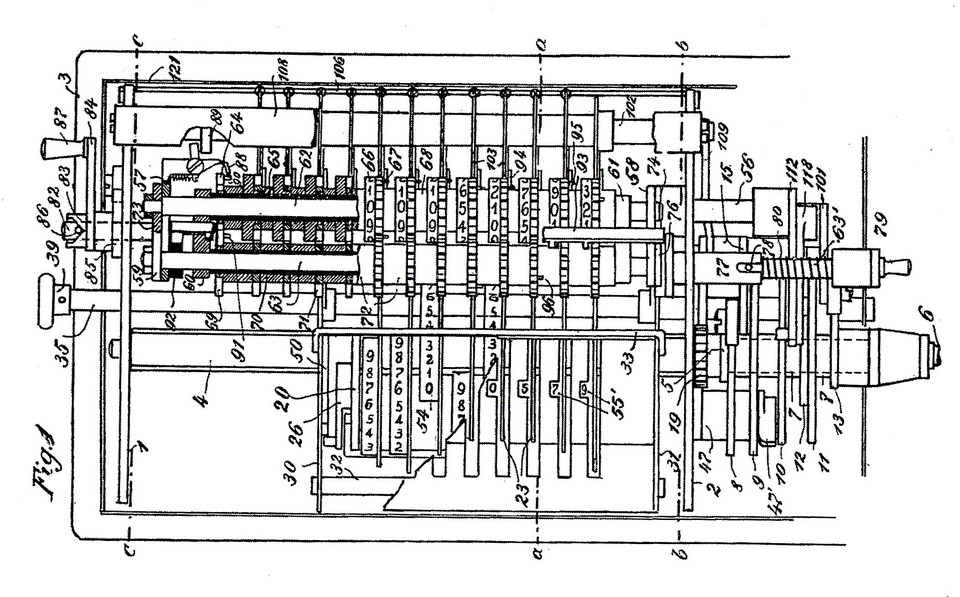

  • CH 101848 [1922]
  • DE 405510 (Hans Huber: Rechenmaschine)
Dieses Objekt befindet sich aktuell in der Ausstellung im 1. Untergeschoss.
