Brunsviga D13 R-1 (mit Faber Radizierautomatik)

Sprossenrad-Doppelmaschine mit Faber-Wurzelautomatik

ca. 1958

Die Radizierautomatik wurde Anfang der 1950er Jahre von Willi Faber (Neesen, Westfalen) entwickelt und am 17.03.1958 zum Patent angemeldet. Die theoretische Grundlage des automatischen Getriebes ist das Toepler-Verfahren zur Quadratwurzelberechnung, das in einer für das mechanische Arbeiten der Maschine geschickten Variante angewendet wird. Faber konstruierte ein Getriebe, das aus einem auf einer Radizierwelle verschiebbar angeordneten Radizierrad, das über Zwischenräder mit den Einstellscheiben in Verbindung gebracht wird, besteht. Ferner enthält es ein Schaltvorgelege, das die Umdrehungszahl der Kurbel zum Einstellwerk und zum Umdrehungszählwerk verdoppelt bzw. halbiert. Die Wurzelausziehung erfolgt automatisch während des gleichmäßig ununterbrochenen Drehens der Handkurbel. Das durchaus umfangreiche und raffinierte Getriebe wurde von Willi Faber in Brunsviga-Doppelmaschinen und in die Dreifachmaschine Modell 183 (bisher ist kein Exemplar mit diesem Zusatz bekannt) eingebaut. Einschließlich aller Nebenkosten berechnete er dafür DM 850.
Inventarnummer:
FDM4933

Hersteller:
Brunsviga Maschinenwerke AG

Baujahr:
ca. 1958

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Sprossenrad, Wurzelautomatik

Kapazität:
10 (EW) x 8 (UZW) x 13 (RW) / 10 (EW 2) x 13 (RW 2)

Maße (H x B x T):
21 x 52 x 28 cm

Gewicht:
14,3 kg


Literatur:
  • Faber, Willi: Radizierautomatik für Brunsviga Doppelrechenmaschinen, Neesen 1953
  • Faber, Willi: "Faber-Radizierautomatik für Brunsviga-Doppelrechenmaschinen, Teil 1", in: Vermessungstechnische Rundschau 20, 1958, p. 412-415
  • Faber, Willi: „Faber-Radizierautomatik für Brunsviga Doppelrechenmaschinen, Teil 2", in: Vermessungstechnische Rundschau 21, 1959, p. 5-12
  • Michael, Klaus-Dieter: Untersuchungen zur Gestaltung einer programmgesteuerten elektrisch-mechanischen Tischrechenmaschine für die niedere Geodäsie. Dissertation TH Stuttgart 1962, p. 56-58
  • Vermessungstechnische Rundschau. Hamburg, Nordverlag, 1924-1972, [1959], p. 5-12

Patente:
  • DE 1061546 [1958]
Dieses Objekt befindet sich aktuell nicht in der Ausstellung.

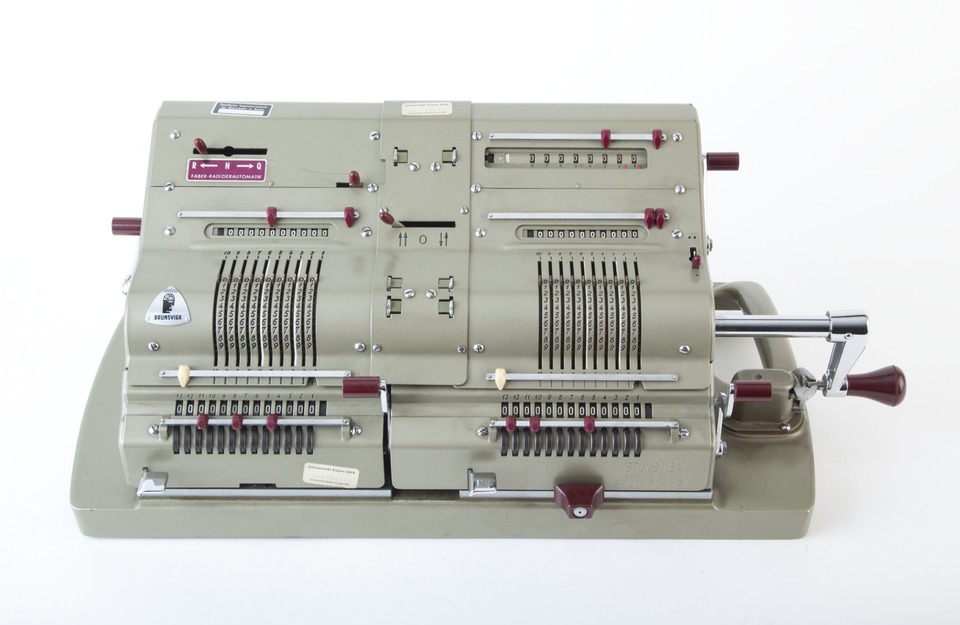

Brunsviga D13 R-1 (mit Faber Radizierautomatik), 1958, FDM4933, © Arithmeum

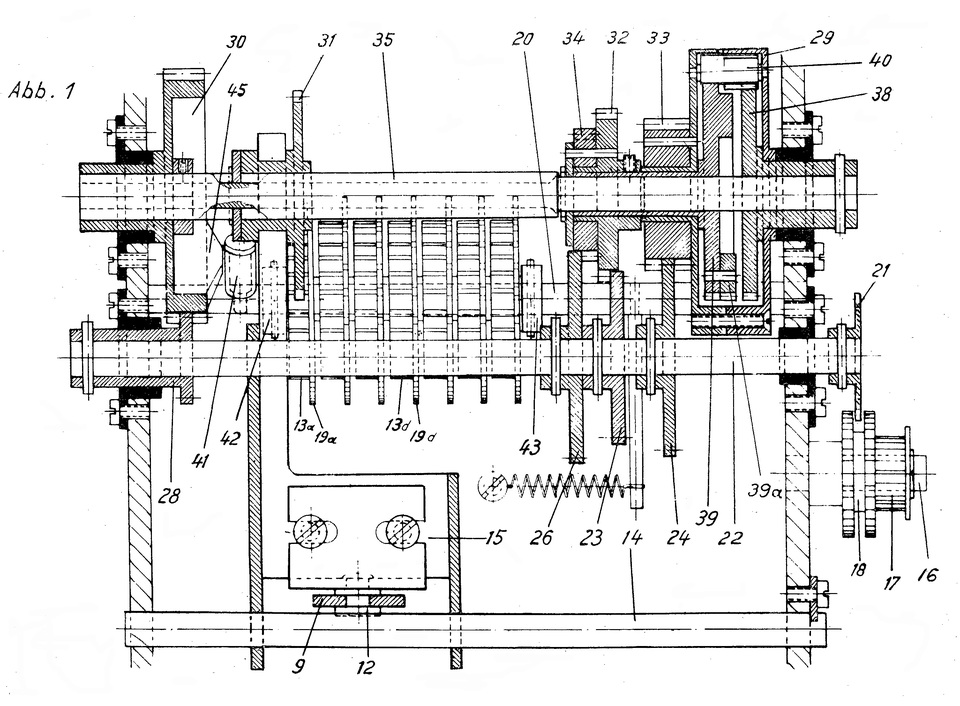

Querschnitt mit Radizierwelle 35, Radizierrad 31, Vorgelegewelle 22 mit Zahnrädern, © DE 1061546
