Mercedes Euklid 5

Proportionalhebelmaschine mit Speicherwerk

1922

Ab 1913 begann Christel Hamann mit der Herstellung der Speicherwerksmaschine, die vor allem für den wissenschaftlichen und technischen Bereich gedacht war: In dem vorne liegenden 17-stelligen Speicherwerk kann man Summen von Produkten bilden, zusätzlich ist ein zweistelliger Postenzähler vorhanden. Die positive oder negative Übertragung von Produkten in das Speicherwerk erfolgt beim Löschen des 16-stelligen Resultatwerks. Im übrigen arbeitet die Maschine wie das Modell 1. Es wurden von 1913 bis 1915 nur 24 Exemplare des Modells 5 gebaut, dann begann dessen Herstellung erst wieder 1919 und bis 1922 wurden nur weitere 96 Maschinen produziert. Die Maschinennummer 7285 läßt die Einordnung auf das Baujahr 1922 zu.
Inventarnummer:
FDM6319

Hersteller:
Mercedes Bureau-Maschinengesellschaft m.b.H.

Baujahr:
1922

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Proportional- / Verhältnishebel

Kapazität:
9 (EW) x 8 (UZW) x 16 (RW) / 16 (RW 2)

Maße (H x B x T):
21 x 47 x 31 cm

Gewicht:
25,0 kg

Produktionszeit:
1913 - 1922

Seriennummer:
7285


Patente:
  • DE 209817 [1906] (Mercedes Bureau-Maschine-Gesellschaft: Rechenmaschine)
  • DE 233003 [1908] (Mercedes Bureaumaschinen-Gesellschaft: Rechenmaschine zur Ausführung selbsttätiger Division)
  • DE 278680 [1913]
  • US 1011617 [1910]
Dieses Objekt befindet sich aktuell in der Ausstellung im 1. Untergeschoss.

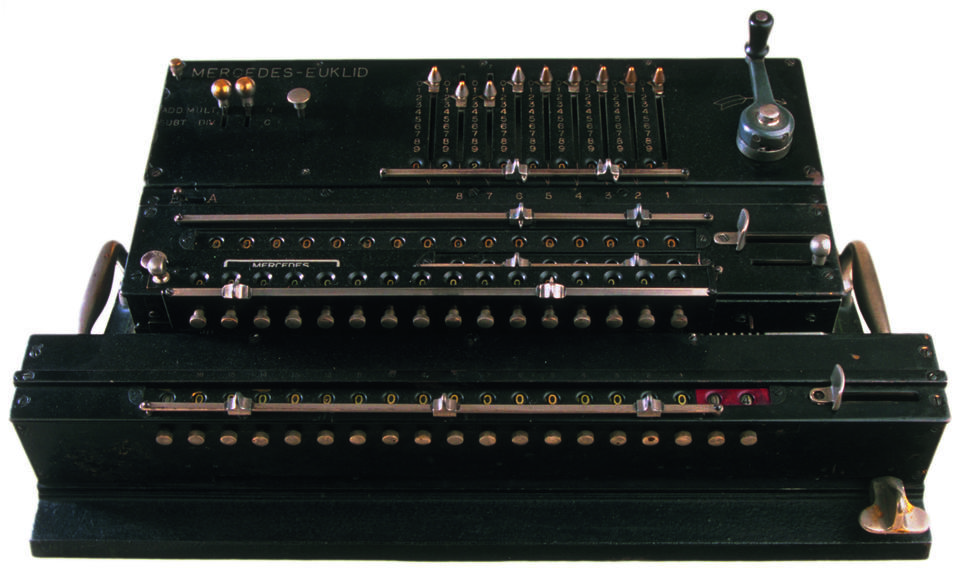

Mercedes Euklid 5, 1922, FDM6319, © Arithmeum

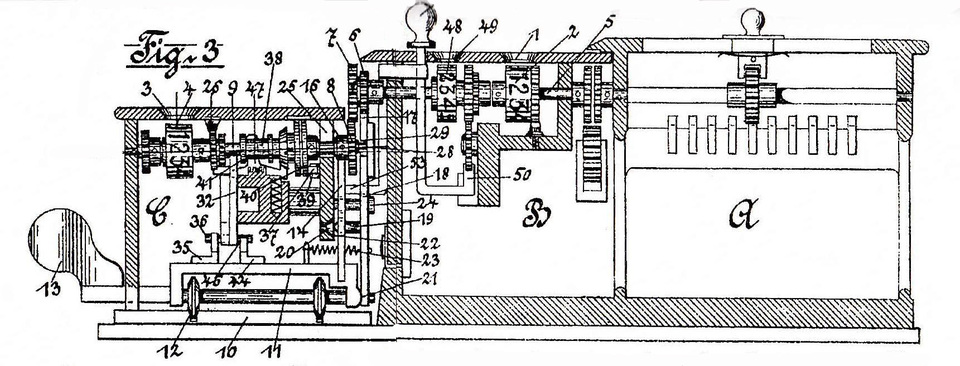

Querschnitt mit Einstellwerk A, Schlitten B und Speicherwerk C, aus: DE 278680., © DE 278680
