Diehl Transmatic DM

Druckende Zahnstangenmaschine mit Sprossenrädern

1965

Die Diehl Transmatic DM ist eine der letzten mechanischen Vierspezies-Rechenmaschinen, bei der der Schritt zum "Printing Calculator" vollkommen vollzogen ist: Diese Maschine kann durch das Zusammenführen zweier traditioneller Übertragungsweisen, zum einen aus dem Bereich der Vierspeziesrechner (Sprossenrad­System nach Odhner) und zum anderen aus dem Bereich der druckenden Addiermaschinen (Zahnstangen-Prinzip), die vier Grundrechenarten völlig automatisch ausführen und auch drucken, wobei die einzelnen Rechenarten auf dem Druckbeleg, auf dem alle Rechenschritte erscheinen, gekennzeichnet sind.

Das Modell ist eine Variante des ab 1963 hergestellten Grundmodells Transmatic. Es enthält neben einer saldierenden Speichereinheit einen Druckspeicher und einen Merkspeicher, die getrennt aufgerufen werden können. Der Merkspeicher hält einen Wert, der mehrmals benötigt wird, für jede beliebige Rechenfunktion bereit. Ferner verfügt das Modell über eine Kommaautomatik und über Rückübertragungen zwischen den verschiedenen Speichereinheiten und Rechenwerken. Es ist gegenüber dem Grundmodell Transmatic mit zusätzlichen Funktionen ausgestattet, hat aber nicht die erweiterten Speicherfunktionen der Transmatic S. Die Transmatic DM wurde von 1965 bis 1969 gebaut; der Preis 1966 betrug DM 3600. Die Transmatic mit ihren verschiedenen Modellvarianten war eine der erfolgreichsten Rechenmaschinen vor den elektronischen Tischrechnern.
Inventarnummer:
FDM7280

Jahr der Erfindung:
1965

Hersteller:
Diehl G.m.b.H.

Baujahr:
1965

Hauptgattung:
Vierspeziesmaschine

Untergattungen:
Sprossenrad, Zahnstange

Kapazität:
12 (EW) x 8 (UZW) x 16 (RW)

Maße (H x B x T):
21 x 31 x 45 cm

Gewicht:
16,7 kg

Produktionszeit:
1965 - 1969

Seriennummer:
231-12824


Patente:
  • DE 1247705 [1963]
  • DE 1449487 [1963]
  • US 3279693 [1964]
  • US 3302875 [1964]

Weitere Exemplare in der Sammlung (4):
  • FDM6549 (ca. 1967, SNr.: 231-39825)
  • FDM7571 (ca. 1969, SNr.: 231-52074)
  • FDM7895 (ca. 1966, SNr.: 231-22322)
  • FDM9206 (1966, SNr.: 231-22149)
Dieses Objekt befindet sich aktuell nicht in der Ausstellung.

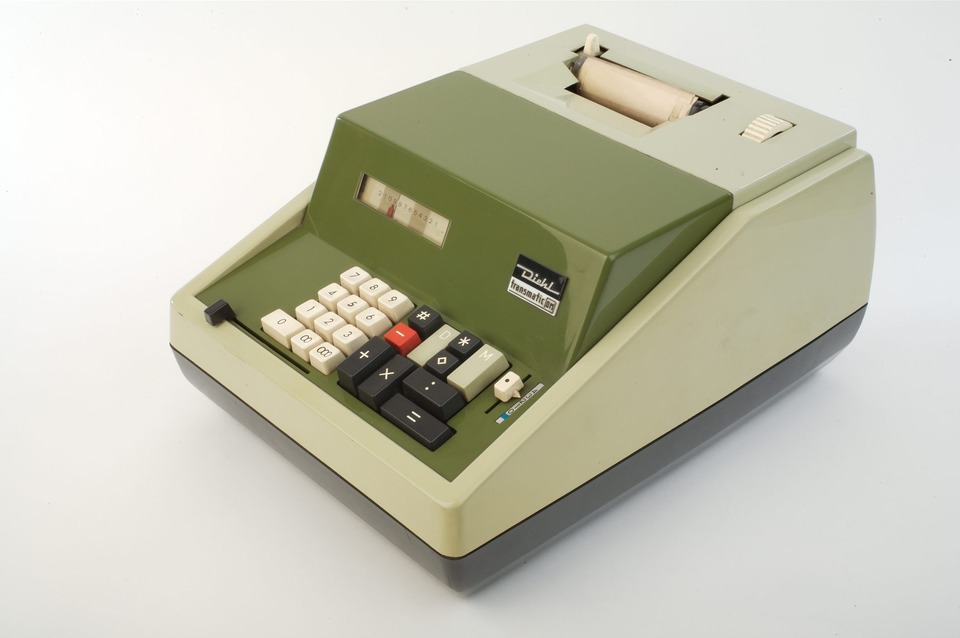

Diehl Transmatic DM, 1965, FDM7280, © Arithmeum

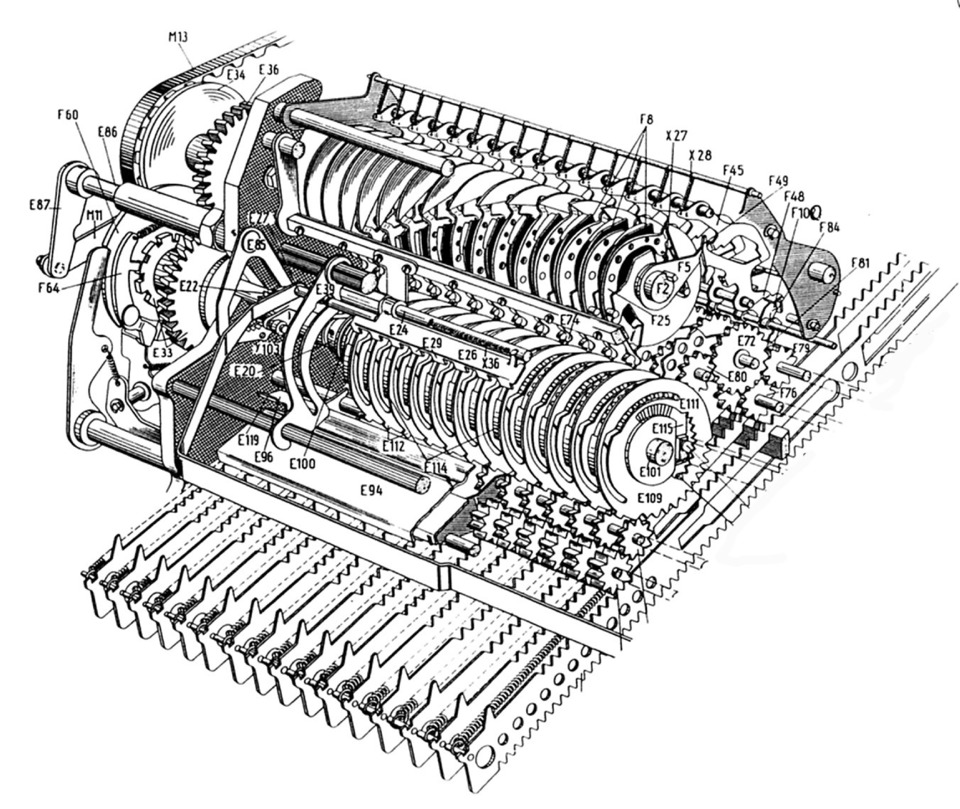

Sprossenradsystem mit Zehnerübertragung, © Diehl GmbH: Handbuch Transmatic
